WITOCG-9000 智能控制系统软件

WITOCG-9000 智能控制系统软件

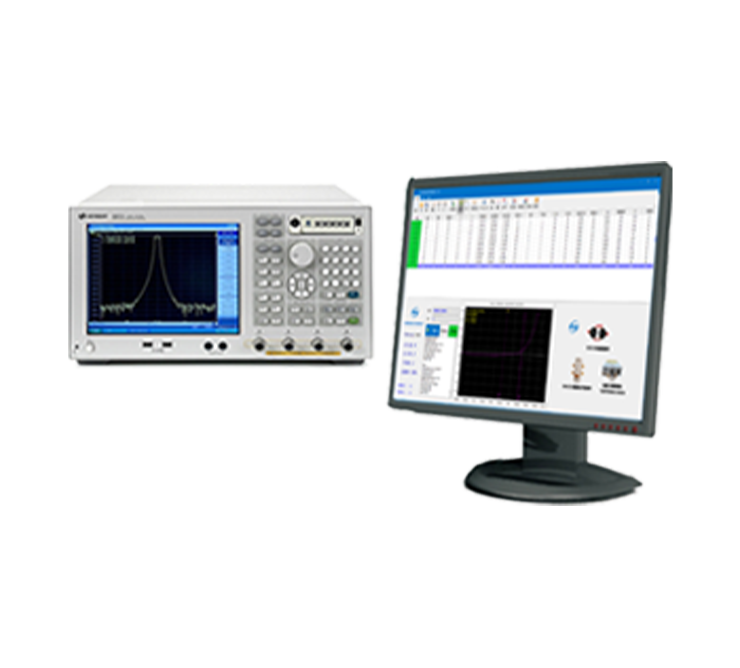

名   称 ：网络分析仪＋软件测试系统

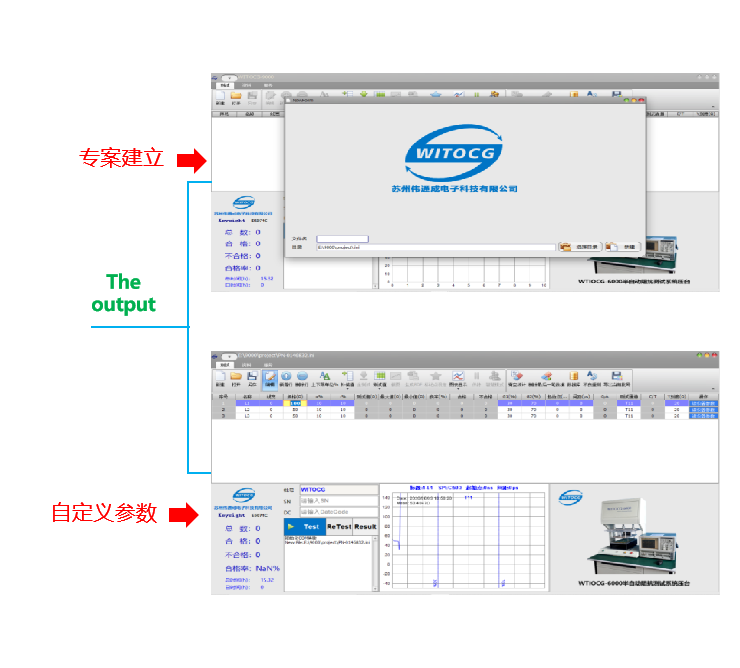

适用机型： Keysight ENA E5071C/ E5080B、PNA N5224B/N5225B

适   用 ：PCB、F-PCB、CABLE阻抗量测（IPC-TM-650）

1、 可测试类型，特性和差分阻抗测试；要求可测量插损S21功能及S11VSWR功能；（四个端口）

 2、 带宽要求需达到20GHZ（带宽要求可升级，用于应对客户需求，测试精度±1%,分辨率0.01Ps越高越好）；

 3、 界面清晰友好，结构简单，测试人员容易上手，便于操作。

 4、 客户可以对测试规格，上升时间，批号做自定义设定，方便客户做新产品研发验证。

 5、 之前建立好的档案，可以调取旧档直接进行测量（无需重新校准，节省时间，提高工作效率）。

 6、 可以实现自动化测试，通过脚踏控制方式，方便测试员操作，提高工作测试效率，从而提升客户产品的竞争力。

 7、 测试结果可自动保存在数据库，可输出不同客户的测试报告，报告中包含测试数据、测试仪器的波形截图、测试waveform图（   注：显示出区间范围的具体百分比数据，观察直观便捷），便于客户阅读报告和直接从报告中发现问题。

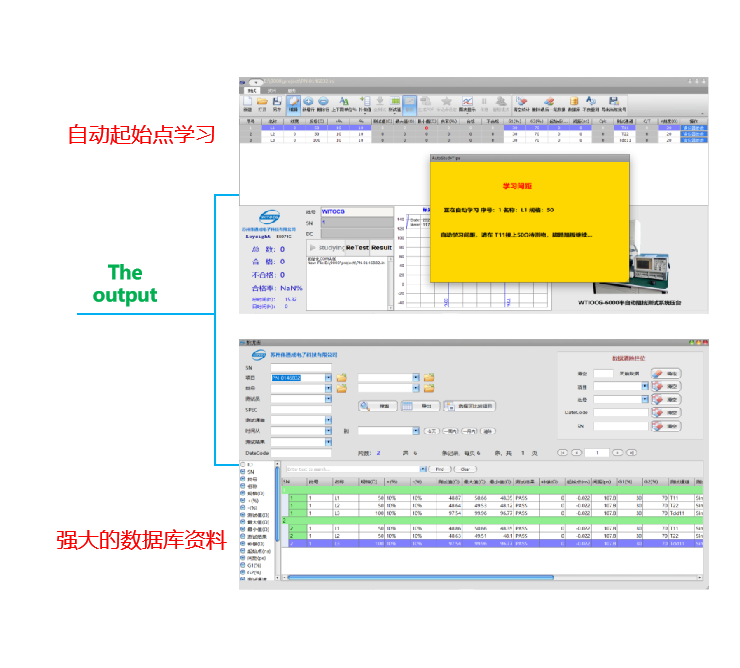

 8、 可以使用“智慧模式”自动侦测不同阻抗线长的长短，自动给出起始点、及相对应的测试间距。

 9、 上下限可以在百分比与欧姆值中随意切换，自动学习补偿值，提高测试精度。

10、在做新档案过程中，可以自定义起始点、及开路点在图形上的位置，保证所有仪器的参数一致，不受人为影响判断。

11、支持从仪器中直接读取仪器参数：如自动获取起始点、间距、取样次数、校准记录点数、上升时间，测试通道，等功能。

12、提供校准方式有：快速电子校正、机械手动校准、SKEW普通校准，能满足不同条件下实验室的使用。

13、支持三种语言（简体，繁体，英文）自由切换，便于不同终端用户审厂查看。

14、测试过程中S/N号的输入：支持条码枪、二维码、快拍，节省人员输入时间，保证准确无误，提高效率。

15、测试结束后，数据文件名保存方式：支持条码枪、二维码、快拍，节省人员输入时间，保证准确无误，提高效率。

16、支持显示实时动态波形，便于观察是否接触完好（注：特别适合测试板内小点测试），测试便捷，数据更准确。

17、支持仪器截屏、智能生成EXCEL、PDF、CVS等报表功能(注：客户数据报告格式可以定制)，可以快速便捷生产报告，无需再次排版数据报告格式，节省人员输入时间，保证准确无误，提高效率。

18、自带数据库查询功能：S/N号、项目名、批号、规格、操作员、测试结果PASS/FAIL、测试时间、测试周期等关键字查询。

19、可以确保数据准确一致性，如实现waveform显示数据（注：显示出区间范围的具体百分比数据，观察直观便捷）、仪器截图显  示 数据、数据库数据，三者测试数据完全一致。

20、主要针对测试人员紧张及流动性大，旧软件系统培训操作人员周期过长等问题开发，新系统WITOCG-9000只需通过1-2小时的培训就可以熟练进行工作生产。

21、可以升级：半自动压台控制系统、SWITCH矩阵开关控制系统，同时支持100组差分阻抗进行测试。
